（1） 主要技术参数及配置

• 绕线头数：1个

• 适应线径：0.2~1.2mm

• 绕线转速：≤2200RPM

• 最大定子外径：210mm

• 最大定子叠厚：160mm

• 飞叉直径：￠400mm

• 跳档段数：1~7段

• 电源：380V/50/60HZ

• 功率： 7KW

• 设备重量：大约1200kg

• 外形尺寸：L2400*W1100*2450mm

（2）应用范围

适用于2级，4极，6级电机的绕线。

（3）设备特点及主要性能

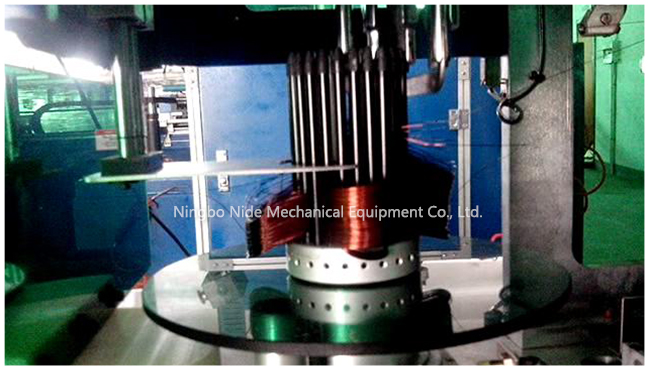

绕线模具：每台含一套绕线模，三个线杯；

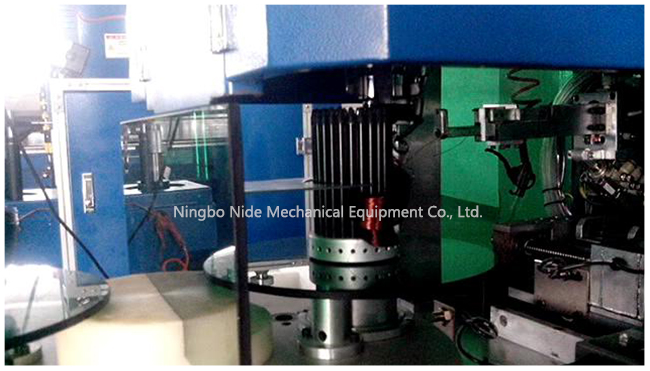

转盘双工位结构，采用伺服系统旋转与挂杯分度；

绕线头数1个，需满足双线并绕；

主轴采用伺服电机控制，线圈匝数精度±1匝；

工作转速可任意设定，整机无明显振动、噪音；

漆包线无破皮、拉断等，漆包线使用完自动停车；

控制器可设定圈数、绕线转速、沉模高度、沉模转速、绕线方向等；

勾线剪线XY轴采用伺服系统运动，可调节过桥线和引出线长短；

沉模采用伺服系统运动，沉模段数最大7段；
