(1)无刷绕线机设备简介：

1、采用针式内绕设计，单工位作业，绕线中一次可以同时绕制3个槽口，

2、整个线圈绕线过程自动化，高效，安全，

3、此无刷定子绕线机适用于伺服无刷电机定子的线圈绕制，

4、槽号，转号，分度角，旋转方向可在HMI内部设置

5、多股同时绕线，速度最大可达每分钟700转，

6、可根据客户要求绕制不同类型的无刷定子，

7、断线/收线后，机器会自动报警并停机。

8、此绕线机具有自我诊断功能，机器错误将显示在HMI上

(2)无刷绕线机技术参数：

线径：0.09-1.1mm(特殊规格可定制)

适应无刷定子叠厚：15-80mm

无刷定子内径：＞30mm

无刷定子外径：60-150mm

绕线方式：三针式绕线

绕线速度：700 r/min

绕线工位：单工位

气源压力：0.4MPa～0.7 MPa

电源：380V

总功率： 5 KW

重量：≈ 1100 Kg

外形尺寸：1000X1500X2100mm

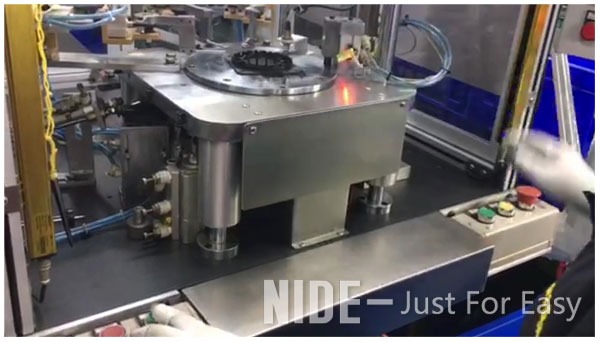

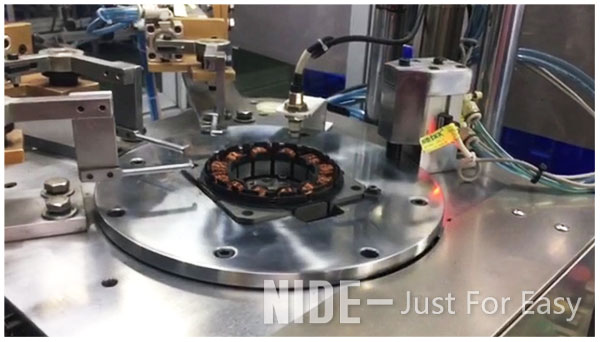

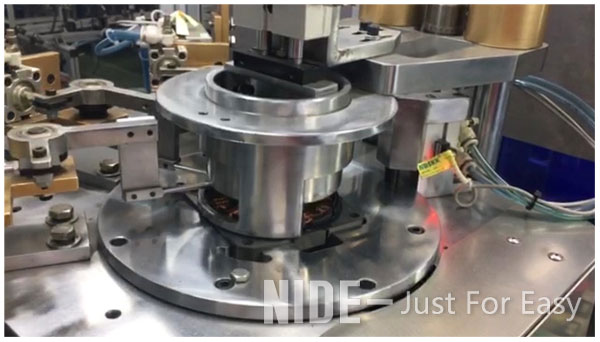

(3)图片展示
