全自动三工位定子绕线嵌线一体机

（1）绕嵌机特点

    该机型全套采用伺服电机传动，确保机器运行的精准和稳定，嵌线工位采用双动力推线，可满足生产高槽满率产品。

    该机型可以同时实现两组线同时绕制，并增加了两个放绝缘纸工位，实现了嵌线的同时增加相间绝缘的功能，减少了后工序的人工作业，

    该系列机型专为电机定子绕线嵌线而设计，集绕线、制槽楔、嵌线于一体；

    绕线工位自动将线圈整齐的排列到嵌线模中，有效避免了人工挂线造成的线圈交叉、杂乱导致的嵌线断线、伤线，

    嵌线工位由司法嵌线，推线，推纸高度等参数可在触摸屏上自由设定；该机多个工位同时进行工作；互不干扰；节省人工；效率高。

    该机型主要适用于三相电机、带抽头电机定子的绕线、入线；

    采用4工位结构设计，可同时完成三相绕组的绕制、打槽盖纸、入线、自动插隔相纸等功能，

   设备具有远程操控、整线联机、双动力入线、数据存储、自动调叠厚、支持IPad操作等优点。

   该机带有伤漆膜检测报警功能，也是该机的特色之一；

（2）应用

此电机定子四工位绕嵌一体机适用于三相电机，比如起重机械、风机、水泵、各种生产机械、电力排灌、多种机床、农副产品加工设备等。

（3）主要技术参数及配置

适应线径：φ0.18-φ1.2mm

适应叠厚：30-120mm

适应外径：≤φ150mm

适应内径：≤φ110mm

绕线工位：2

嵌线工位：1

并绕根数：3

嵌线方式：链式 /同芯式

生产节拍：≤40s/pc

气源 ：0.6-0.8MPa

电源：380V   50/60Hz 15Kw

外形尺寸：(L)2000×(W)1300×(H)2300mm

重量 ≈4000Kg

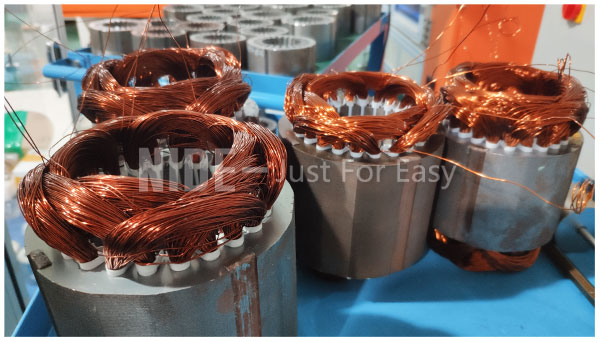

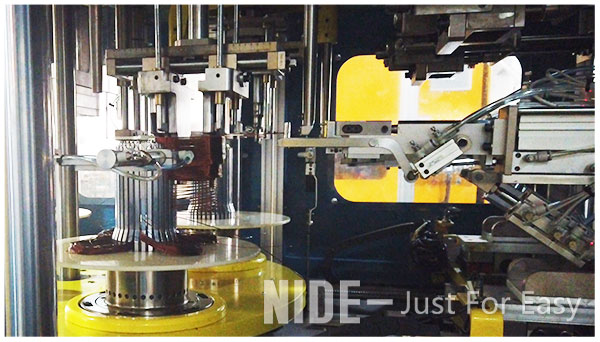

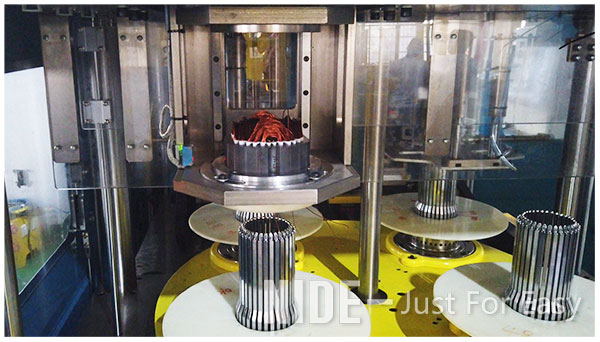

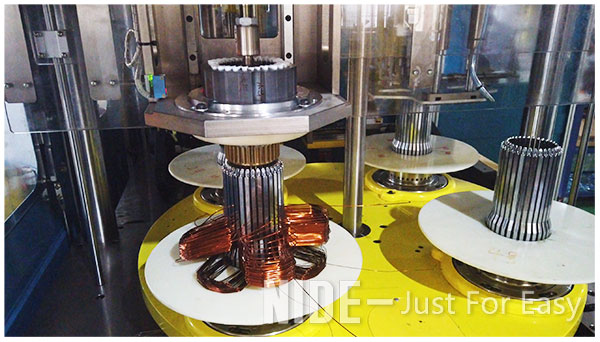

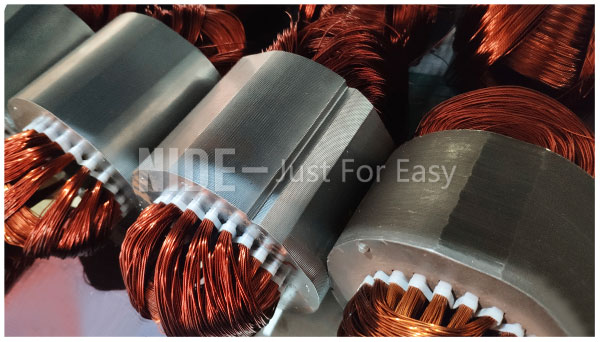

（4）绕嵌机图片展示
