全自动四头八工位246极电机定子线圈绕线设备机器

(1)  电机定子绕线机机器简介和特点

本电机定子绕线机机型为四头八工位立式绕线机，高效率是本机特点。此电机绕线机可自动将线圈整齐排列到挂线杯中，特别适合产量要求高，槽满率高，小槽口的电机定子绕线绕组。设备自动跳线、自动剪线、自动分度依次一次性完成，人机界面可设定圈数参数、绕线速度、沉模高度、沉模速度、绕线方向等， 绕线张力可以调节，具有连续排线，非连续排线等功能，可满足2极、4极、6极电机定子的线圈绕制。

（2）电机定子绕线机的应用

此自动电机定子绕线机适用于交流电机，感应电机，直流电机，小型电机，同步电机，单相电机，三相电机，异步电机，发电机，罩极电机，电风扇电机，空调电机， 洗衣机电机等。

 (3) 电机定子绕线机设备参数

产品名称：全自动八工位电机定子线圈绕线机设备

适用线径：0.19-12mm

定子叠厚：0-100mm

定子外径：0-120mm

绕线速度：0-2500转/分

飞叉直径：220mm

工作头数：4个

操作工位：8个

气源压力：≥0.5MPa

电压：380V/50/60HZ

功率：15KW

重量：约5000kg

尺寸： L2100*W1350*2200mm

(4) 电机定子绕线机图片展示

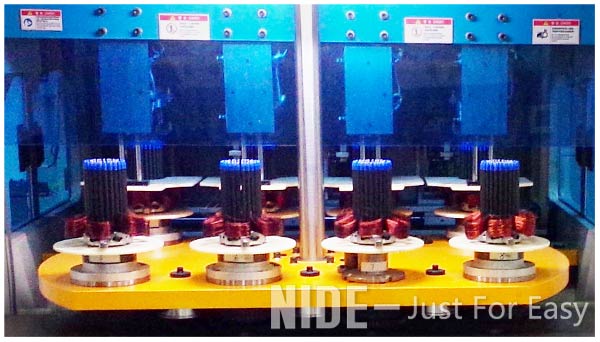

1、此电机定子绕线机有4个工作头，8个绕线工位

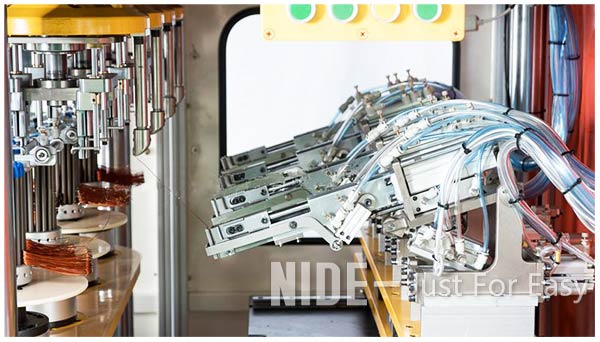

2、绕线机工具展示

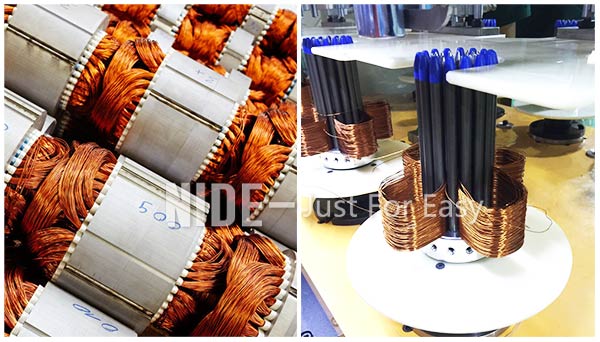

3、绕线机转盘模具和定子展示
