全自动电机转子生产线 / 马达转子装配制造线

一、全自动转子线概述：

本自动线用于电机转子(换向器可为勾式或槽式）的全自动生产制造。

该电机转子自动生产线由皮带式输送线传输，前后机器可按预定的通讯协议相连，实现智能化全自动生产，无需人工干预即可完成工件的传输、上下料、检测、生产工艺的转接。

整条转子生产线由主操作台（包括上下料口）、转子压轴机，转子换向器压入机，转子绝缘纸自动插入机、转子双飞叉绕线机、全自动转子换向器点焊机、转子槽楔片自动插入机、转子换向器精车机，转子去毛刺机，全自动转子综合测试机、结合皮带式输送线组成一条转子自动生产线。

工件从操作台放入生产线内，整条生产线便会按所设定的相关工艺完成相应工序的工作,最后又循环回到下料口将已完成的工件取走。

各工序设备具有可单独设定、显示、操作、声光报警等功能。

二、转子线性能与特点

1. 此转子自动生产线包含转子压轴机，转子换向器压入机，转子绝缘纸自动插入机、转子双飞叉绕线机、全自动转子换向器点焊机、转子槽楔片自动插入机、转子换向器精车机，转子去毛刺机，全自动转子综合测试机。

2.全套转子制造生产线设备既可自动连线生产，也可以单机独立运行。

3. 先进成熟的主机制造技术结合功能强大的皮带式输送系统，可进行多种不同的平面结构布置。

4.具有简便、灵活、高效、可靠等优点，可以极大的节省人力，减轻劳动强度，有效地提高产量和质量。

5.高强度全铝合金筐架结构,外形简洁美观大方。

6.主操作台可对整个生产系统进行集中显示监控、查询、可由人工输入指令对产品的工序状态进行读写操作，可对加工产品的工序进行改变，操作更具人性化。

7.传输效率更高、噪声更小、输送时不会损伤工件；皮带式输送结构结合智能识别系统，从硬件和软件上实现柔性化，使布线更加灵活多样。

8.整条转子制造线体采用自动识别控制系统，各工序能对工件的加工状态自动进行读写及识别，使线体更能适应复杂多样的生产工序要求。

9.用户可以根据产品类型、技术指标、产量要求等实际情况，配置不同的机型组合成高效实用的全自动生产线。

三、主要设备参数

我们可以根据客户需求定制机器，有需要的客户请联系我们。

1、全自动转子换向器压入机参数：

转子外径：20-60mm

轴外径：3-15mm

轴长：32-250mm

转子槽数：8-24 槽

换向器外径：8-40mm

速度调幅：0-670Hz

气源：6-6Kg/cm2

功率：1.0KW

电源；AC220V,50/60Hz

重量：约400Kg

外形尺寸：910*880*1300mm

2、全自动双飞叉转子绕线机参数：

线径：¢0.25~¢1mm

转子O.D：¢20~¢60 mm

转子叠厚：10~60 mm

插槽类型：直槽（不超过36个插槽）

转子插槽数量：奇数，偶数插槽

计数范围：0~99999

换向器直径：¢18~¢40 mm

飞叉速度：0~3000 rpm

分度速度：0~3000 rpm

行动过程：单动，自动

气压：4~6 Kg / cm2

机器功率：4KW

电源：3相380V±10％50/60 Hz

总重量：约1,180公斤

尺寸：2000（长）×1300（宽）×1800（高）mm3

生产效率：800-900台/级（基于12个24个钩子计算，20个月）

3、全自动转子换向器点焊机参数：                                              

上料方式：（可任意选择一种） 人工上下料、人工手推导轨上下料、气缸上下料

分度方式：伺服分度

参数设置：触摸屏设置及电源参数设置

控制电源方式：闭环反馈，高精度逆变

适用换向器型：钩型或槽型

漆包线线径：φ0.2mm-φ1.0mm

转子外径：φ20mm-φ60mm

铁芯叠长：10mm-60mm

转子轴长：50mm-250mm

换向器直径：φ10mm-φ40mm

转轴直径：φ3mm-φ17mm

整流子钩数/槽数：≥3

找零方式：人工放置，气缸卡快定位

分度方式：伺服分度

参数设置：触摸屏设置及电源参数设置

控制电源方式：闭环反馈，高精度逆变

控制压力方式：弹簧 + 气缸 + 压力检测

焊头冷却方式：水冷

压缩空气：4kg/cm2-6kg/cm2

点焊机电源：三相AC380V±10%  50HZ  40KW

水冷机电源：三相AC380V±10%  50HZ

整机重量：800kg（以实际重量为准）

机械尺寸：785（长）x 910（宽）x 2100（高）mm 3 (具体以实际尺寸为准)

4、全自动转子换向器精车机参数：

转子外径：Ф20~Ф60mm（可加工至Ф82mm，但需要进行少量更改）

转子叠厚：10~100 mm

轴长：50~250 mm

换向器端的轴长：6~80 mm

换向器端轴径：Ф3~Ф12mm

换向器直径：Ф12~Ф42mm

换向器圆度：≤0.003mm（换向材料为Ag Cu，轴表面硬度≥HRC45，轴承位置的轴向圆度≤1.5u，转子平衡控制）

换向器杆条：圆度≤0.002mm（换向材料为Ag Cu，轴表面硬度≥HRC45，轴承位置的轴向圆度≤1.5u，转子平衡控制）

表面粗糙度：Ra 0.4~Ra 1.0

最大切削量：首次最大切削量为0.12mm，（换向器直径方向）

转子调速范围：Max 3000rpm（触摸屏设置）

Z方向送料速度：无级可调（触摸屏设定）

Z方向切割返回速度：不可调（内部编程）

Z方向切割长度：可设置4种不同的转动长度（触摸屏设置：最大30mm）

Z方向行程：最大40mm

X方向切刀进给速度：无级可调，触摸屏设定

X方向切割返回速度：不可调，内部编程

X方向进给精度：最小0.002mm，触摸屏设置

刀具补偿量：最小0.002mm，手动触摸屏设置

转向转动：正转时，观察转子沿换向器轴的旋转：CW

气压压力：4~6kg / cm2

V型块材料：人造PCD钻石

车刀材料：人造PCD钻石

车刀类型：宽刀片，12度左右偏差

机器功率：6KW，工业吸尘器功率：2.2KW，去毛刺机功率：0.2KW

电源：AC380V 50 / 60Hz，工业吸尘器：AC380V 50 / 60Hz，去毛刺机：AC220 50 / 60Hz

机器重量：约1100Kg，不包括真空吸尘器和去毛刺机器重量

工件操作高度950mm±50转子中心距离地面中心较高

生产效率：2200-2500pcs /班次，10-12秒/ pc

尺寸：1100毫米（长）x 900毫米（宽）x 1600毫米（高）3

四、主要设备展示：

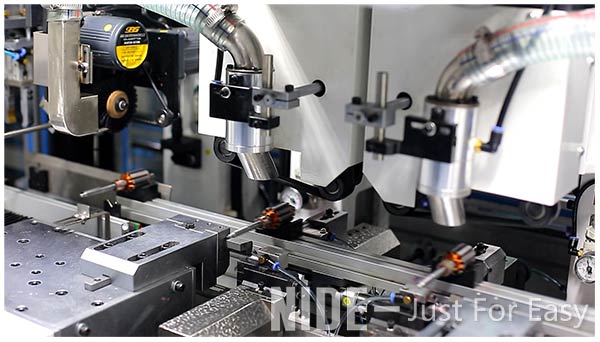

1、全自动双飞叉电机转子绕线机

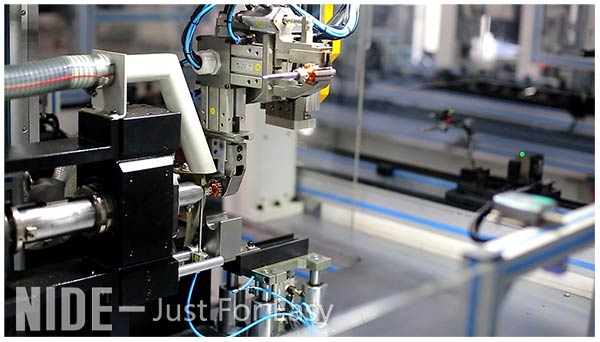

2、转子换向器自动碰焊点焊机

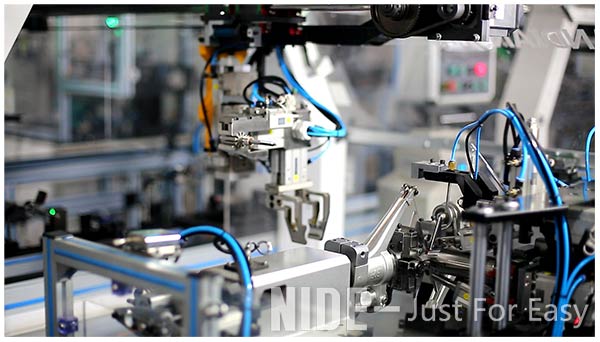

3、全自动转子换向器精车机
