无刷绕线机设备简介：

此无刷定子绕线机适用于伺服电机定子的线圈绕制，采用针式内绕设计，单工位作业，绕线中一次可以同时绕制3个槽口，整个线圈绕线过程自动化，高效，安全，多股同时绕线，速度最大可达每分钟1100转，可根据客户要求绕制不同类型的无刷定子，此内绕机具有自我诊断功能。

无刷绕线机技术参数：

线径：0.15-0.7mm(特殊规格可定制)

适应无刷定子叠厚：5-60mm

无刷定子内径：10-50mm

无刷定子外径：30-80mm

绕线方式：三针式绕线

绕线速度：50-1100 r/min

绕线工位：单工位

气源压力：0.5MPa～0.7 MPa

电源：380V/50HZ, 三相四线

总功率： 8.5 KW

重量：≈ 350 Kg

外形尺寸：700*900*1650mm

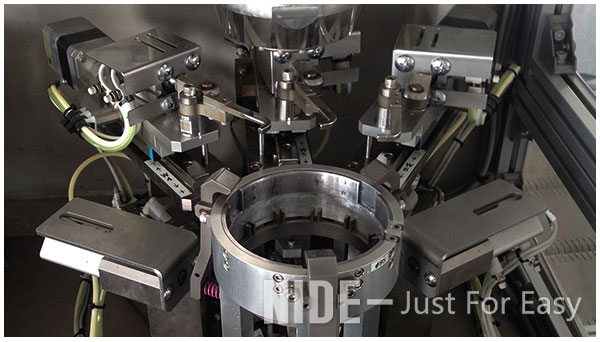

伺服电机无刷定子内绕机图片展示

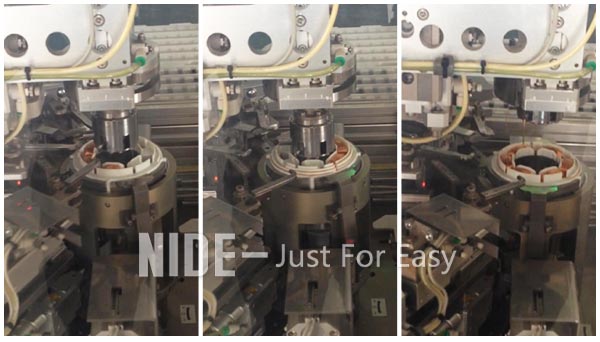

无刷内绕机绕线流程1

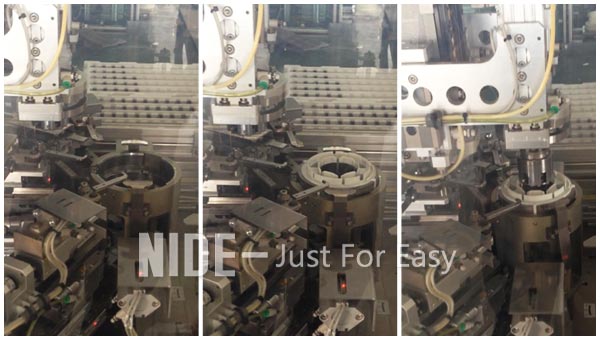

无刷内绕机绕线流程1
