无叶风扇无刷电机定子绕线机

定子绕线机适用范围:

此电机马达定子内绕机适合伺服电机、电动牙刷、无刷电机、步进电机、风扇电机、无叶风扇电机等各类直流无刷电机。

定子绕线机设备简介：

此无刷定子绕线机适四槽口无刷马达电机定子绕线，采用双工位卧式结构设计，无刷定子在2个槽口绕线结束后可自动旋转工位，每个定子绕线仅需2个工序；机器在高速绕线的同时，可对绕线过程进行控制和处理，能进行2轴同步整齐排列绕线，并能达到绕线要求较高的特殊工序；机器采用伺服精准定位，自动缠线头、线尾，自动绕线，自动排线，自动转位，自动夹剪，实现了设备的最优性价比。

定子绕线机技术参数：

线径：0.15-0.7mm(特殊规格可定制)

绕线速度：50-800  r/min

绕线方式：内部针式绕线

适应叠厚：5-60mm

定子内径：10-50mm

定子外径：30-80mm

气源压力：0.5MPa～0.7 MPa

电源：380V/50HZ, 三相四线

总功率： 8.5 KW

外形尺寸：700*900*1650mm

重量：≈ 350 Kg

定子绕线机图片展示：

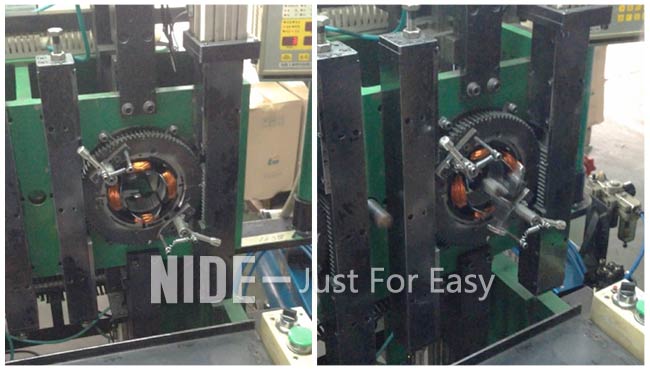

无刷定子绕线机绕线过程1

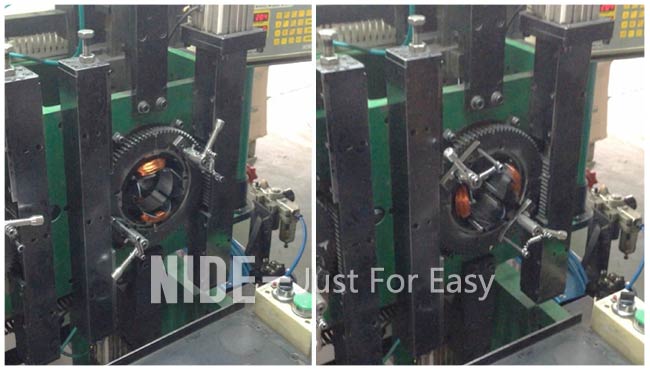

无刷定子绕线机绕线过程2
