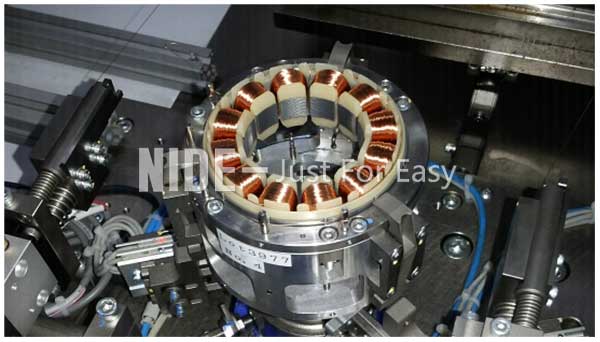

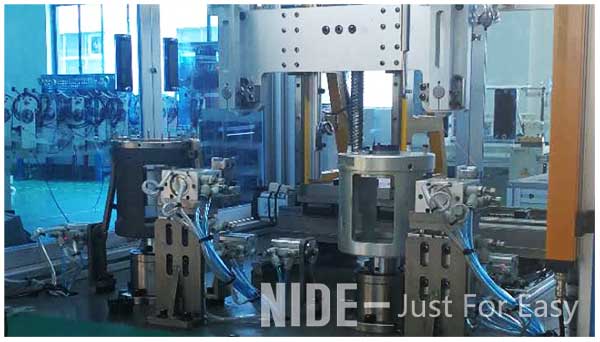

高端配置版双工位无刷定子内绕机
型号:ND-S2W01
简介:此双工位定子内绕机主要针对无刷电机的生产，采用伺服精准定位，双工位设计，可全自动一次完成自动缠绕头线尾，自动绕线，自动排线，自动转位，自动夹剪绕线，自动脱模等动作。
- 设备参数
ND-S2W01 双工位多极无刷定子内绕机绕线机
产品概述：
此双工位定子内绕机主要针对无刷电机的生产，采用双工位设计主要用于多极定子绕线。每次动作循环将绕制2个定子，生产效率大大提高，人工上料，自动夹紧模具，减少人工劳动强度；绕线过程可实现多次抽头（屏幕设定）、夹线，剪线功能。槽数，圈数均可通过人机界面设定；全铝合金（阳极氧化处理）加进口压克力防护；电气由PLC、显示器、伺服电机为主控制、设定、显示的安全可靠。
功能及特点：
1、用于多极定子绕线，人工上下料、自动夹紧、绕线、夹剪线；
2、机架采用加厚4080铝型材，台面板采用铸铁件、吸收震动，即使在高速绕线时的震动也很小。
3、模具夹具部分采用下定位方式，定位稳定，加紧可靠；
4、夹剪、线部分结构紧凑，夹线、剪线一次完成；
5、不同的定子以及绕线参数可以通过人机的界面快速切换，以便适应不同定子的要求
6、可快速更换不同型号模具；（熟练的情况下20分钟即可完成）
7、全铝合金防护；
8、PLC控制，故障显示
应用：
特别适用于风扇电机，无叶风扇电机，直流无刷电机。
技术参数：
尺 寸： 1100*1300*1700mm（长*宽*高） 重 量： 500KG 伺服机构： 3KW分度电机1台
3KW带刹车绕线电机1台
750W左右及排线电机2台
电 源： 380V/50HZ三相四线 叠厚范围： 10-80mm（标准行程）100—200mm(长行程，特殊定制） 转速范围： 0---600 RPM 可调 压缩空气气压： 0.5---1MPa 适应线径： φ0.13—φ1.2(其它规格可特殊设计) 适用极数： 多极 定子内径： φ25—φ60 (其它规格可特殊设计) 定子外径： φ60—φ200 (其它规格可特殊设计) 总 功 率： 20KW 主要配置：
控制系统： 安川Yaskawa 伺服： 安川Yaskawa 远程IO模块: 安川 （支持远程协助） 显示屏： 步科 气缸： SMC 电磁阀： SMC（高配） 轴承： NTN 滚珠丝杠，直线滑轨： TBI 联轴器： 三木 产品所要达到的技术要求:
绕线方式：以绕线方式图及实物为准。
线松紧适中,无伤线,无脱线等现象.。
所绕产品作盐水试验，在一分钟 10毫安 以内 ，
设备安全指标符合CE标准。
节拍效率：视定子绕线参数而定；
噪音：60-70分贝以下。
