（1）设备特点及主要性能

此定子线圈绕线机设备有1个绕线头，两个绕线工位，采用伺服系统旋转与挂杯分度；

可满足双线并绕；

主轴采用伺服电机控制，线圈匝数精度±1匝；

工作转速可任意设定，整机无明显振动、噪音；

漆包线无破皮、拉断等，漆包线使用完自动停车；

控制器可设定圈数、绕线转速、沉模高度、沉模转速、绕线方向等；

勾线剪线XY轴采用伺服系统运动，可调节过桥线和引出线长短；

沉模采用伺服系统运动，沉模段数最大6段；

（2）设备数据参数

线径范围：0.2-1.2mm

飞叉直径：400mm

最大定子叠厚：220mm

最大定子外径：260mm

跳档段数：1-6

最高转速：1500r/Min

气源压力：0.4MPa

电源：380V 50*60hz

功率：4.5kw

重量：about 1200kg

外形尺寸：2200*1200*2200

（3）应用范围

此双工位定子绕线机设备适用于空调电机、洗涤电机、压缩机电机、风扇电机、发电机电机、泵用电机等微型类感应马达

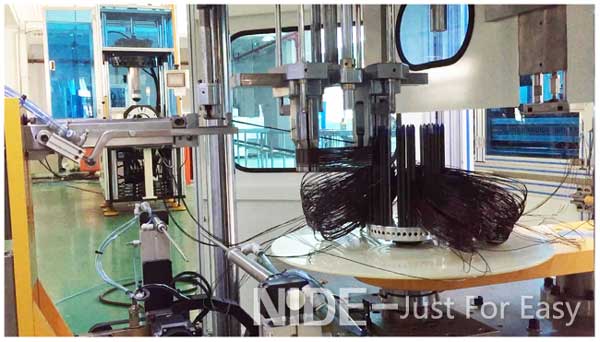

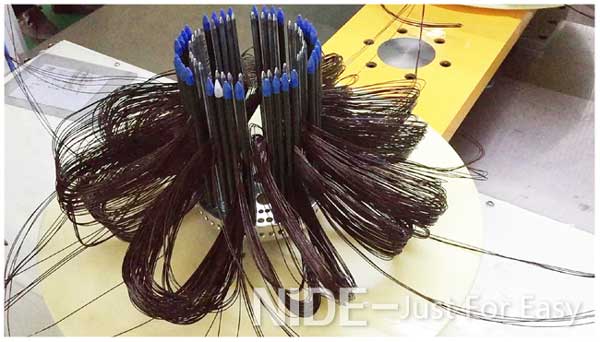

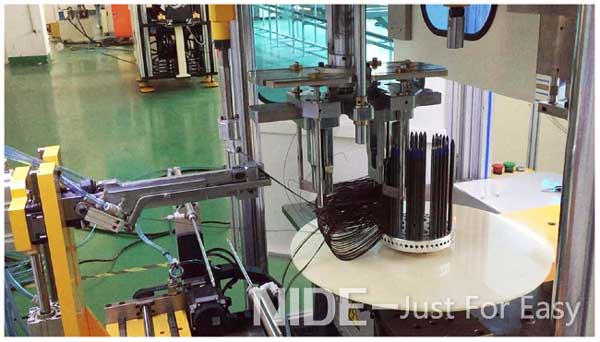

(4)绕线机图片展示
