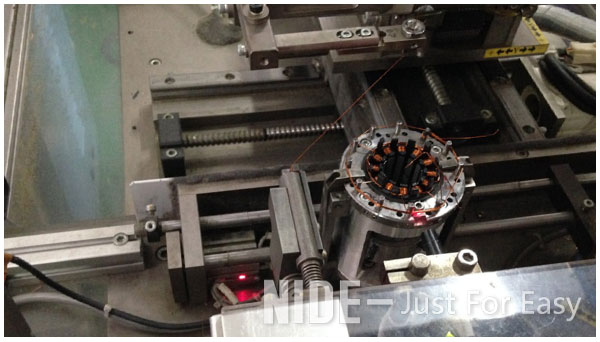

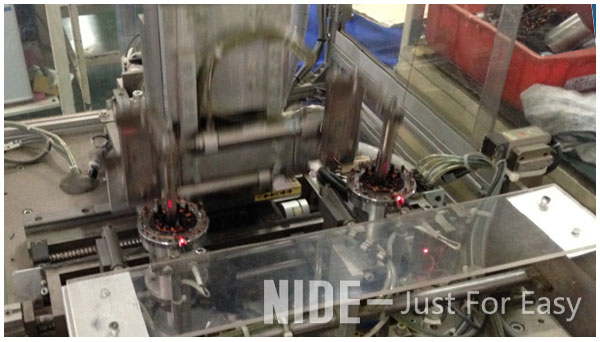

双工位多极定子自动绕线机设备参数

1.定子高度：5-125mm，外径：Φ30-150mm，内径：10-100mm

2.极数：可任意定制

3.机床及张力器适绕线径：Φ0.20-Φ1.50mm根据客户实际线径选择适配段的张力器。双工位多极定子自动绕线机绕制线径（Φ0.25-Φ0.5mm）根据客户提供的绕线参数。

4.张力器为磁性张力器。

5.绕线速度调节范围：400-800rpm可调

6.双工位自动绕线，自动抽头，自动夹线剪线，自动排线，自动过线。

7.工件上下手工完成，气动夹头自动夹紧定子。

8.主控器采用交流伺服电机系统及机器人运动控制系统模块完成绕线、排线、工件自动转位和自动剪线，采用开关电源及人机界面显示器显示及适定绕线参数，采用气缸和电磁阀等气动元件完成各个绕线辅助动作。

9.绕线电机A、B轴为各一只5.0KW交流伺服电机左右旋转分度、绕线电机Z轴上下运动为一只3.0KW带抱闸交流伺服电机，左右水平运动X轴为750W交流伺服电机、前后水平运动及排线Y轴电机为750W交流伺服电机。

10.丝杠和滚珠道轨精度等级H级(即误差精度为0.01-0.02mm)
