（1）设备参数：

• 适应外径：≤150mm

• 适应内径；≥25mm

• 适应叠厚： 10~100mm

• 适绕线径：0.3-1.0mm

• 电源： 220V/ 50/60Hz

• 重量：600Kg

• 外形尺寸：1400*900*2000mm

（2）应用范围

 适用于风扇电机，无叶风扇电机，直流无刷电机。

（3）设备功能和特征

主要针对无刷电机的生产，采用双工位设计，采用伺服精准定位，可全自动一次完成自动缠绕头线尾，自动绕线，自动排线，自动转位，自动夹剪绕线，自动脱模等动作，特别适用于风扇电机，无叶风扇电机，直流无刷电机。

机器运动预先在触摸屏上设定。 在机器运行过程中，所有的卷绕数据都可以显示在触摸屏上。运行过程中，如果出现问题，机器会自动报警。

(1) Machine function and characteristic:

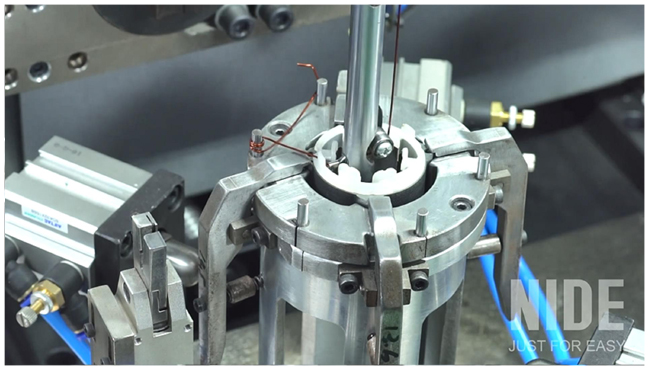

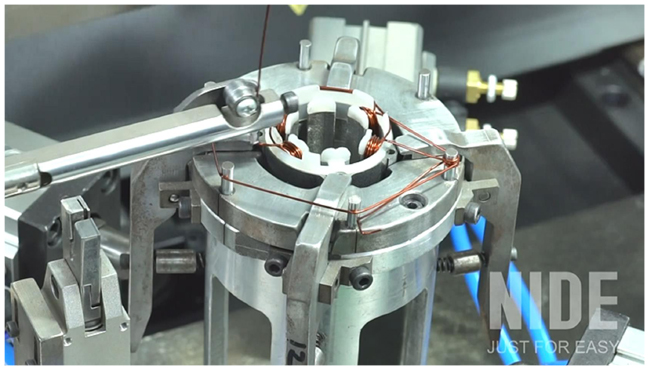

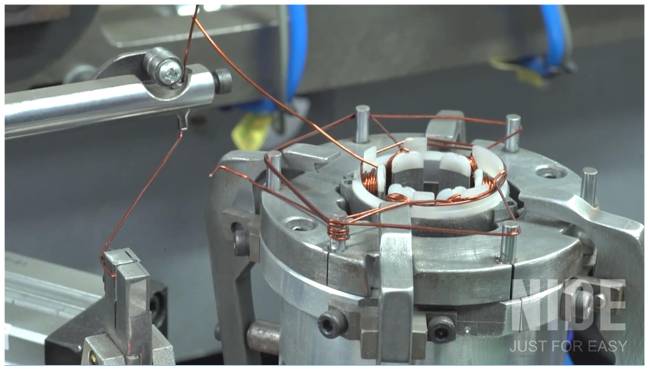

This Internal stator winding machine is suitable for winding BLDC stator. It equips with servo system. It can automatically intert wire end, winding, arraying, indexing, cutting, demolding.

(2) Technical parameter:

• Suitable OD：≤150mm

• Suitable ID；≥25mm

• Suitable thichness： 10~100mm

• Suitable wire diameter：0.3-1.0mm

• Power supply： 220V/ 50/60Hz

• Weigth：600Kg

• Deminsion：1400*900*2000mm

(3) Application：

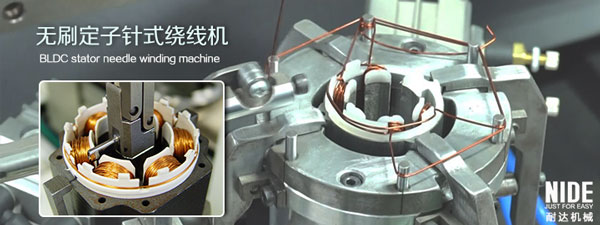

This needle winding machine is suitable for winding BLDC stator manufacturing,such fan motor, bladeless fan motor, DC brushless motor.
