该电机定子绕嵌一体机的构成分为两部分：线体与单机。线体与单机之间通过机械手相连接实现工件的运输与转换。线体与单机之间通过信号交换实现线体与单机之间的动作协调。该自动线的每个工位具有独立控制功能可单独运行。设计目的：该全自动线的设计目的在于降低工厂对人员的依赖程度节省人工，同时在人员更少的情况下产量不减少为工厂增加利润提高竞争力。

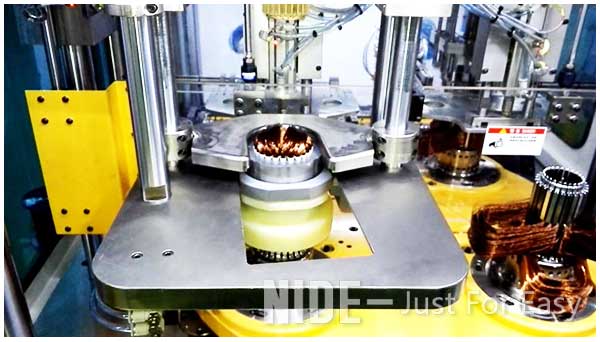

该系列机型专为电机定子绕线嵌线而设计，集绕线、制槽楔、嵌线于一体；绕线工位自动将线圈整齐的排列到嵌线模中，有效避免了人工挂线造成的线圈交叉、杂乱导致的嵌线断线、伤线，该机带有伤漆膜检测报警功能，也是该机的特色之一；嵌线工位由司法嵌线，推线，推纸高度等参数可在触摸屏上自由设定；该机多个工位同时进行工作；互不干扰；节省人工；效率高。

适应外径：≤φ150mm

适应内径：≤φ110mm

适应叠厚：30-120mm

并绕根数：3

适应线径：φ0.18-φ1.2mm

嵌线方式：链式 /同芯式

生产节拍：≤40s/pc

气源 ：0.6-0.8MPa

电源：380V   50/60Hz 15Kw

重量 ≈4000Kg

外形尺寸：(L)2000×(W)1300×(H)2300mm
